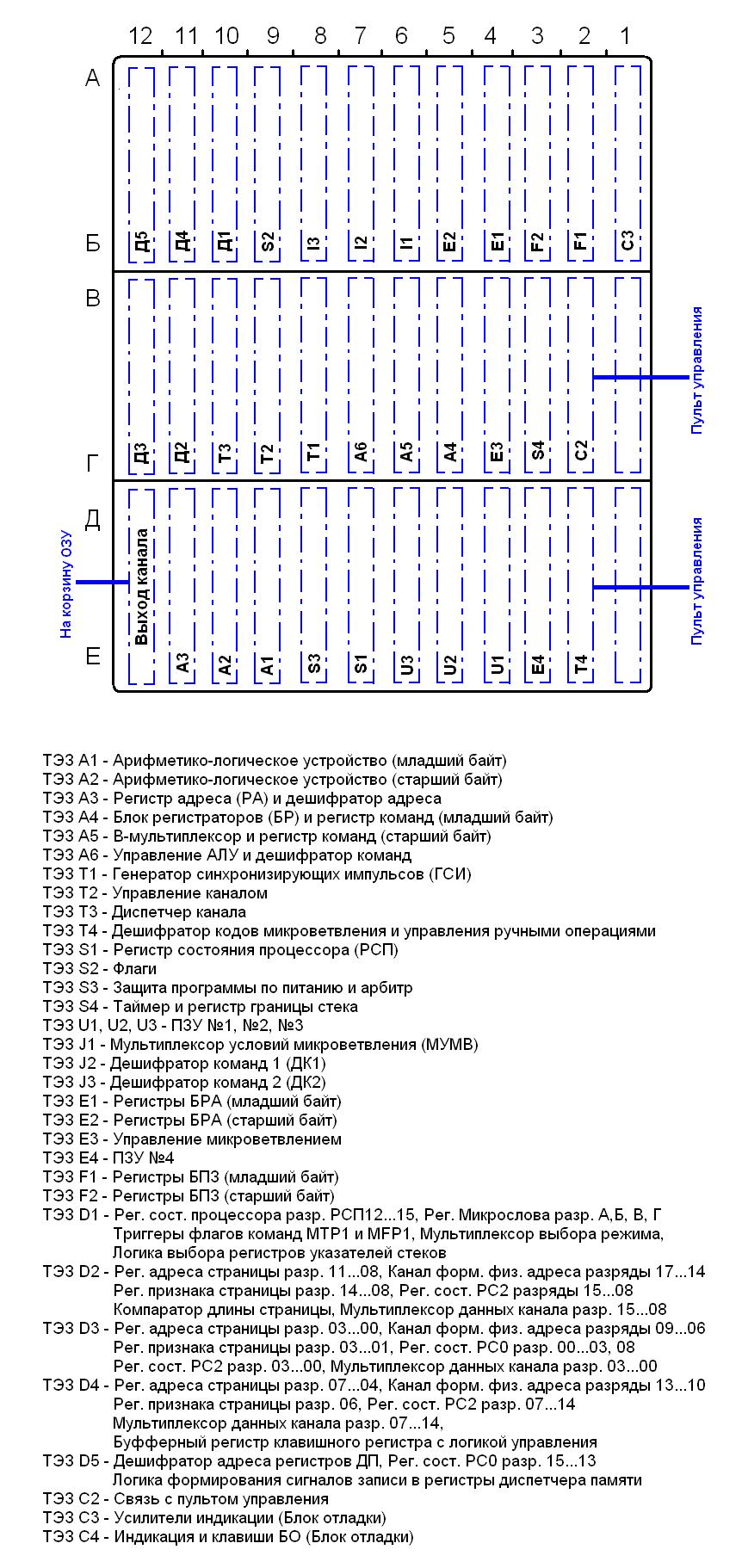

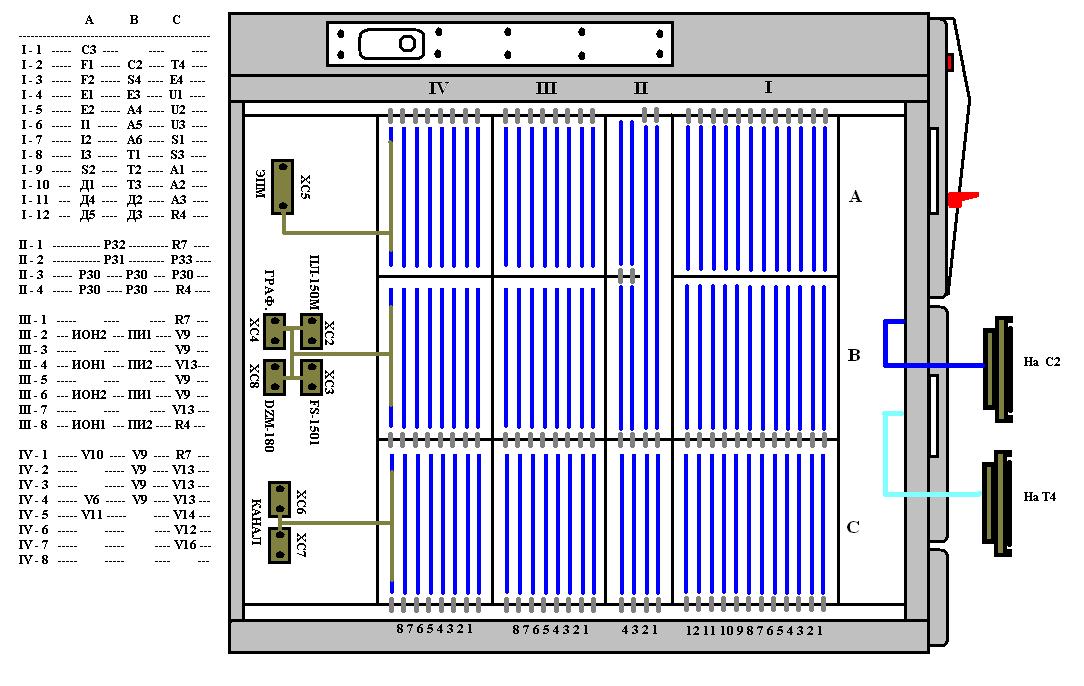

Схематичное расположение ТЕЗ'ов и подключения разъемов в процессорном блоке Эл.100/25:



-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 08 Января, 2016 - 10:10:58
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

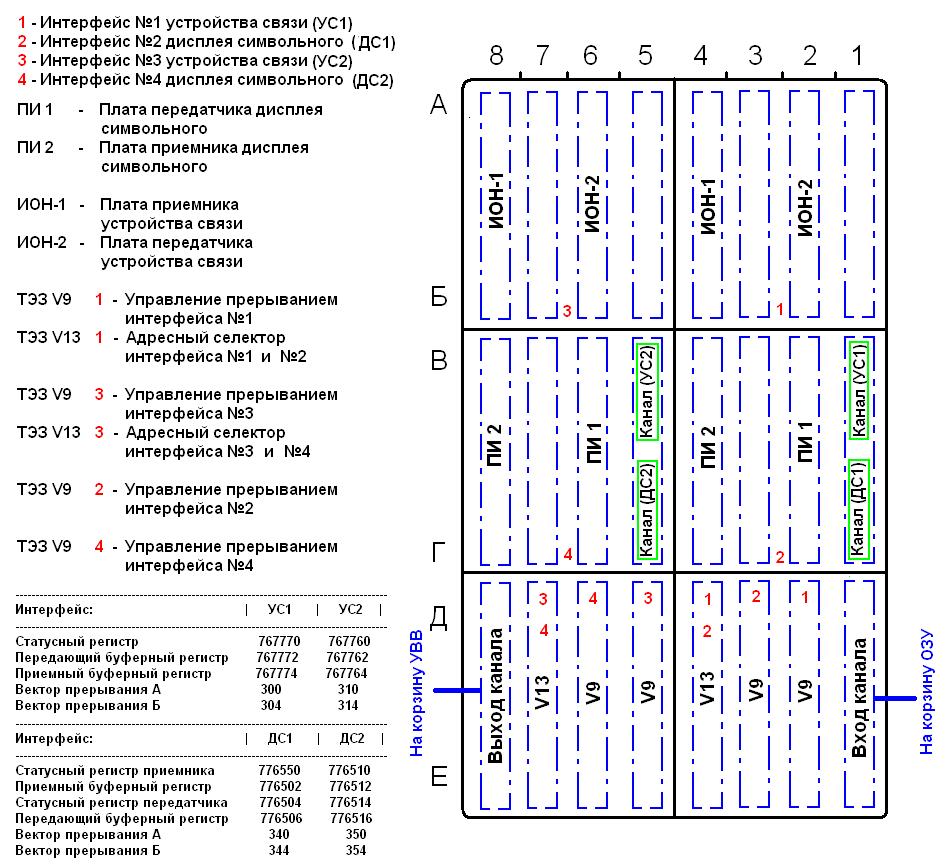

Между корзинами ОЗУ и УВВ располагается корзина УС (Устройство связи) или БИ (Блок интерфейсный) :



-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 08 Января, 2016 - 10:29:25
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

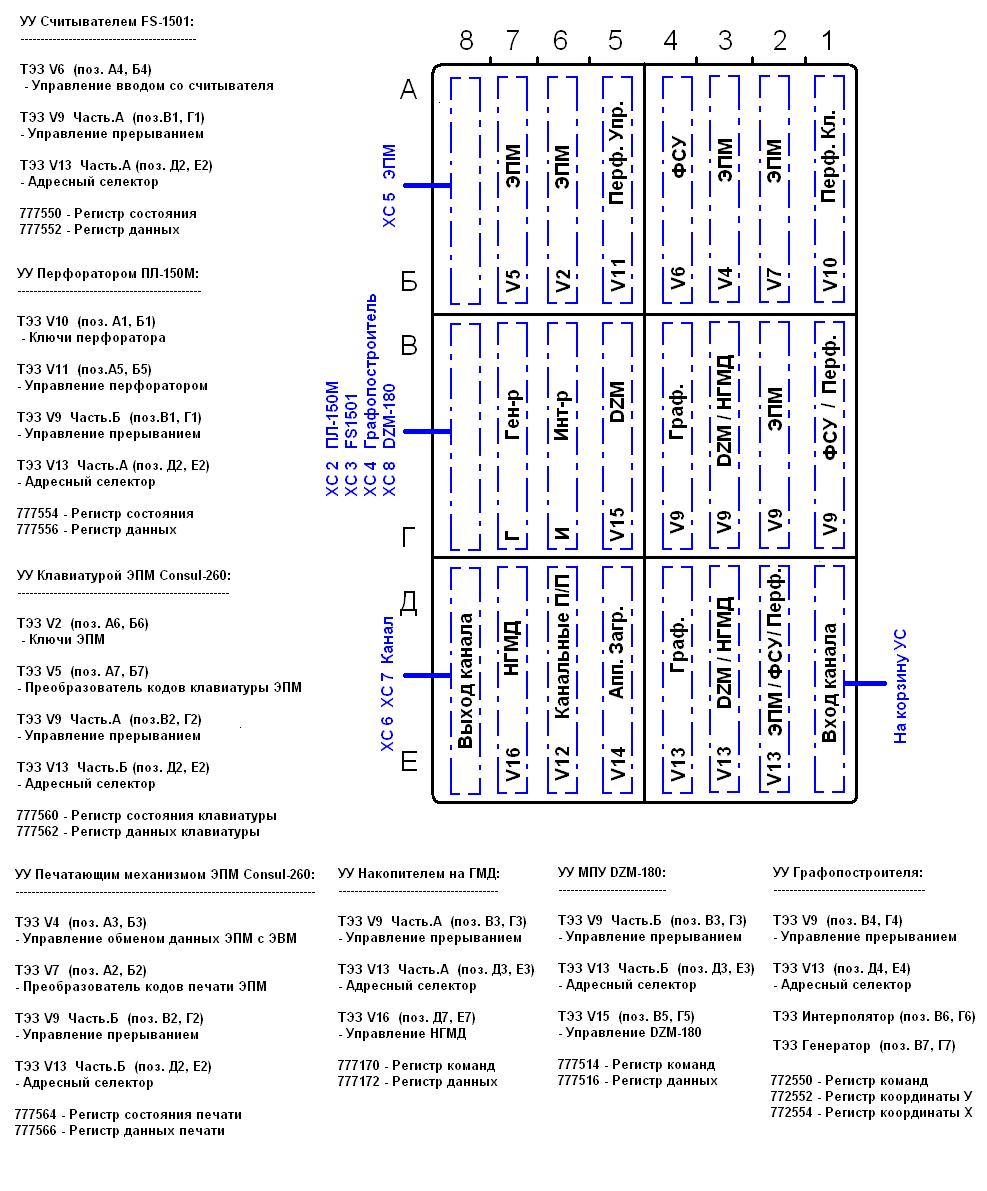

Корзина устройств ввода-вывода:



Платы УВВ и БИ (УС), сканированные фото, ЗИП:

V2
V4
V4
V5
V5
V7
V7
V9
V9
V9
V9
V9
V9
V9
V9
V11
V12
V13
V13
V13
V13
V15
V15
ИОН-3
ИОН-1
ИОН-2
ИОН-1
ИОН-2
ПИ-1
ПИ-2
ПИ-1
ПИ-2


Все 32 платы: http://tis.kz/el-100-25-zip-02.php

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 08 Января, 2016 - 10:30:30
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

Корзина процессора:



Платы процессора, сканированные фото, ЗИП:

A1
A2
A3
A4
A5
A6
C2
C3
D1
D2
D3
D4
D5
E1
E2
E3
E4
F1
F2
J1
J2
J3
S1
S2
S3
S4
T1
T2
T3
T4
U1
U2
U3


Все 33 платы: http://tis.kz/el-100-25-zip-01.php

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 08 Января, 2016 - 10:31:23
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

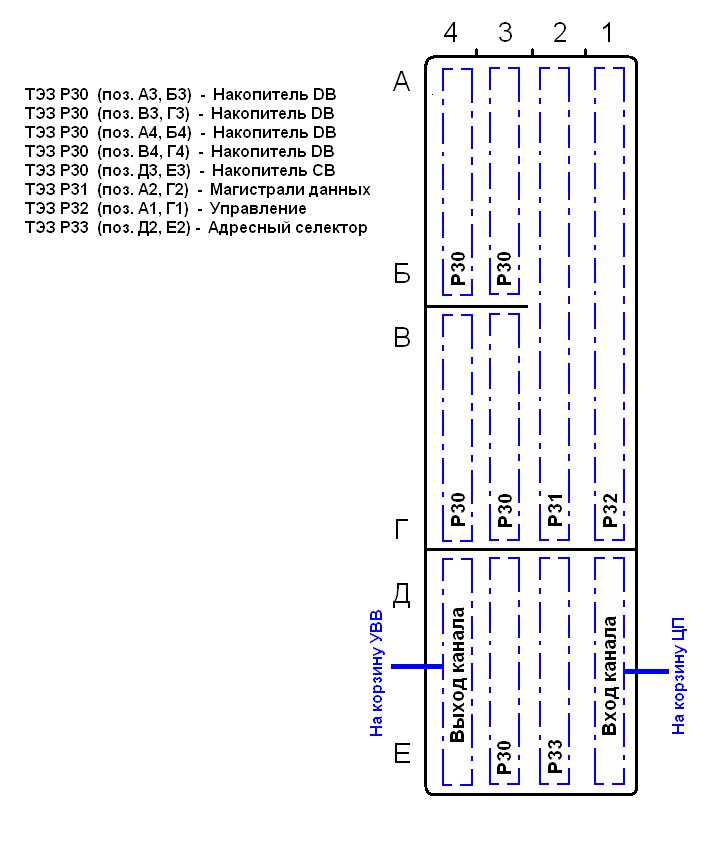

Корзина ОЗУ 248К:



Платы ОЗУ 248К, сканированные фото, ЗИП:

P30
P30
P30
P30
P33
P33


Все 6 плат: http://tis.kz/el-100-25-zip-03.php

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 08 Января, 2016 - 10:32:12
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

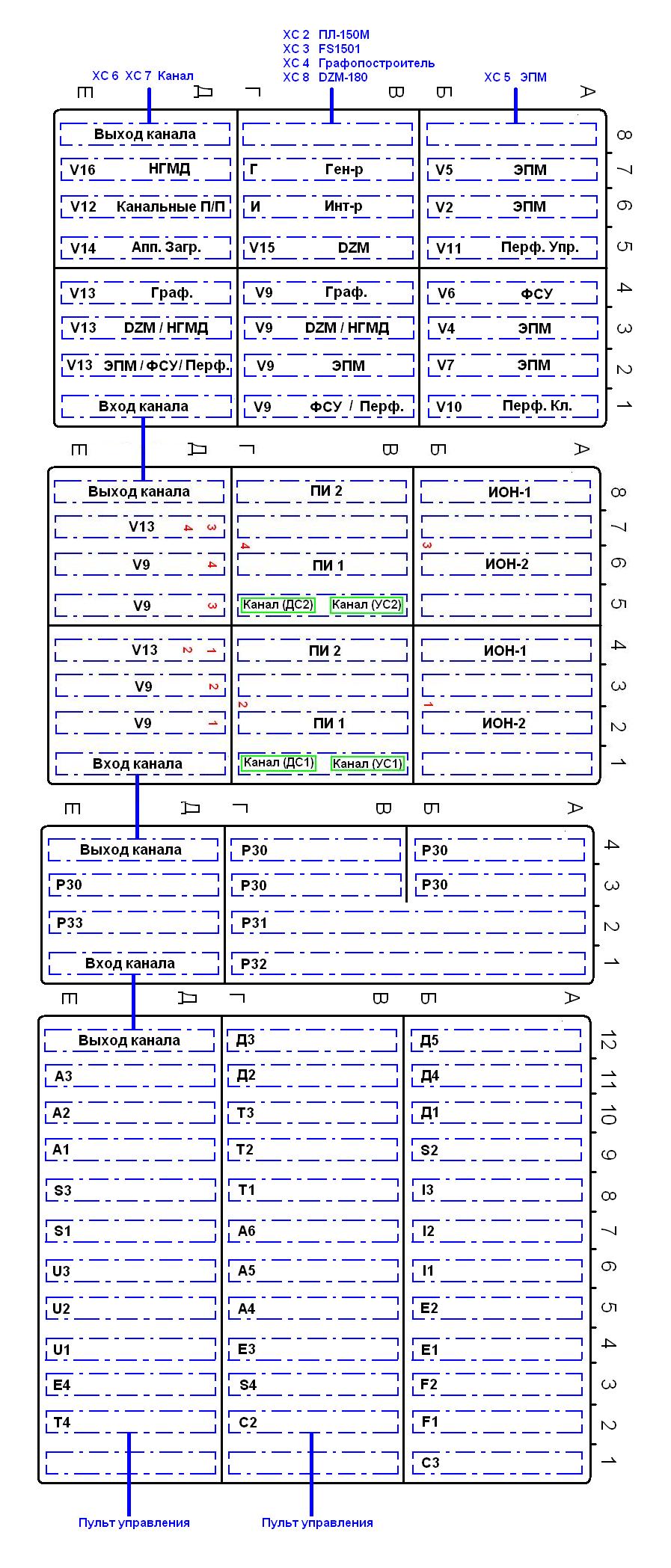

Общая схема расположения корзин и ТЭЗ'ов в них:



-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 08 Января, 2016 - 10:17:38
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

Бумажка, по подключению плат ПИ-1 и ПИ-2 к терминалу, через переходник с корзины УС:

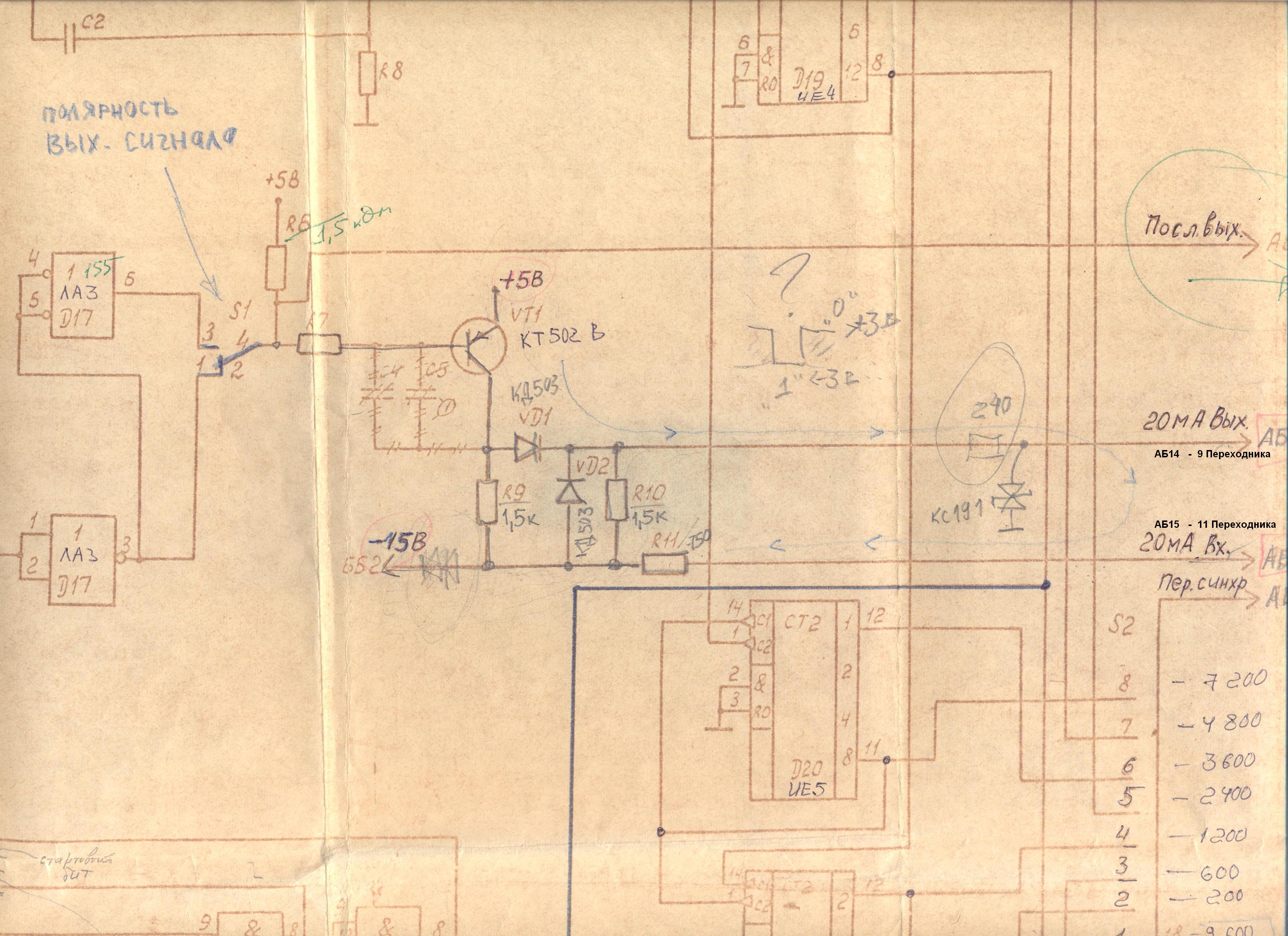

Кусочек схемы платы передатчика ПИ-1:

http://www.tis.kz/large/El-100-2 5/PI-2-SH.jpg

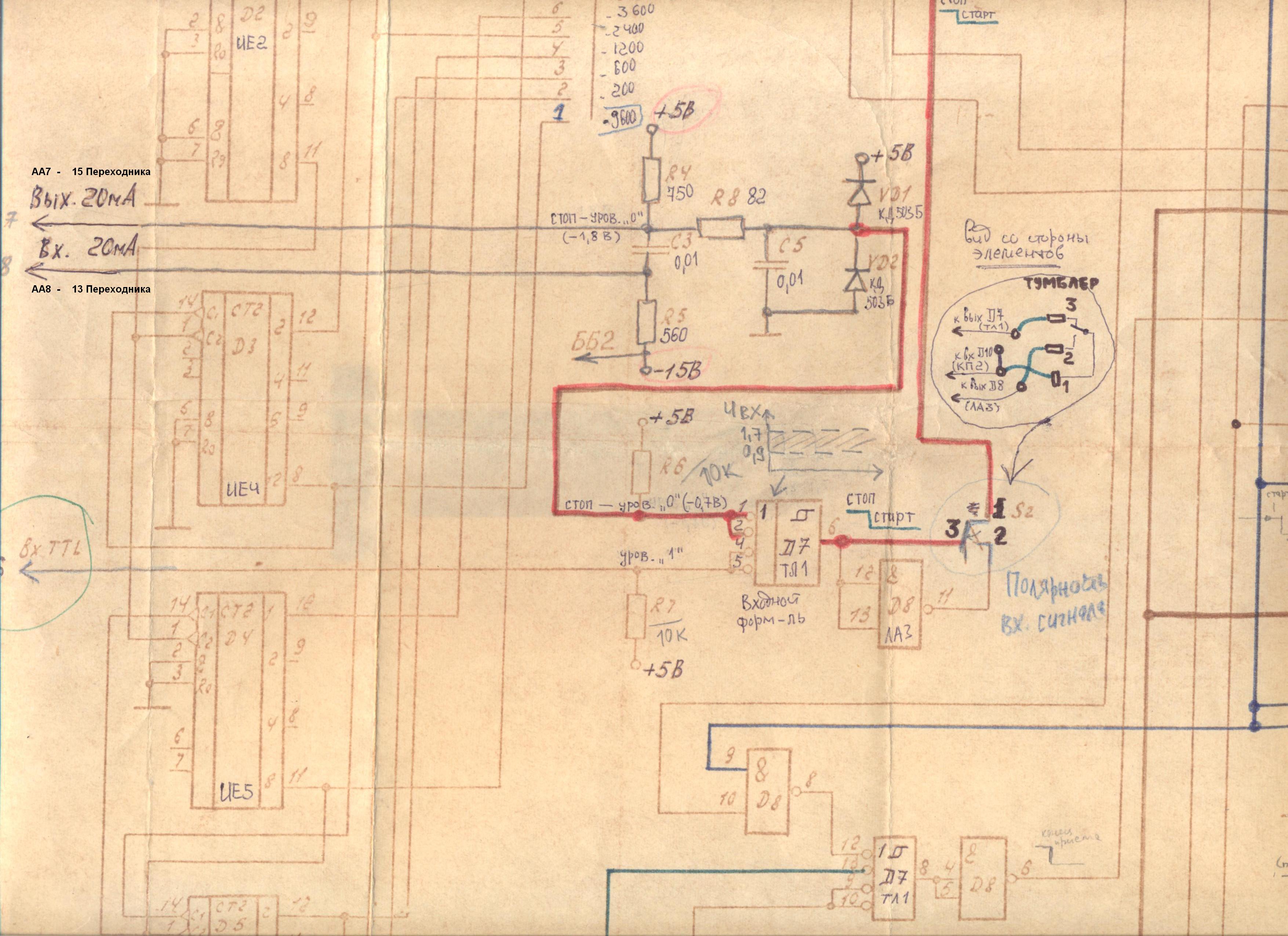

Кусочек схемы платы приемника ПИ-2:

http://www.tis.kz/large/El-100-25/PI-2-SH.jpg

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 08 Января, 2016 - 10:37:41
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

...
Тема закрыта!

-----
