> Описание: Общение и вопросы по ДВК
Andrey_Ak
Отправлено: 22 Мая, 2018 - 08:31:04
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

---

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Murzik027
Отправлено: 22 Мая, 2018 - 08:31:36
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 1
Дата рег-ции: Февр. 2012
Откуда: Днепропетровск,Украина
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 0

Перенесено из темы "Эмуляция ДВК, Запись дискет, Загрузка ОС по ИРПС, Передача файлов"
А вот тут упоминался переходник с ИРПС на ком порт
Какой схеммой вы пользуетесь?

-------------------------------- -------------
С уважением Мурз

-----
----------------------------
С уважением Мурз.

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 22 Мая, 2018 - 08:32:08
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

Перенесено из темы "Эмуляция ДВК, Запись дискет, Загрузка ОС по ИРПС, Передача файлов"
Murzik027 пишет:
А вот тут упоминался переходник с ИРПС на ком порт
Какой схеммой вы пользуетесь?

-------------------------------- -------------
С уважением Мурз


А моя схема, могу выложить, только там могут быть незначительные поправки...

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 22 Мая, 2018 - 08:32:40
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

Перенесено из темы "Эмуляция ДВК, Запись дискет, Загрузка ОС по ИРПС, Передача файлов"

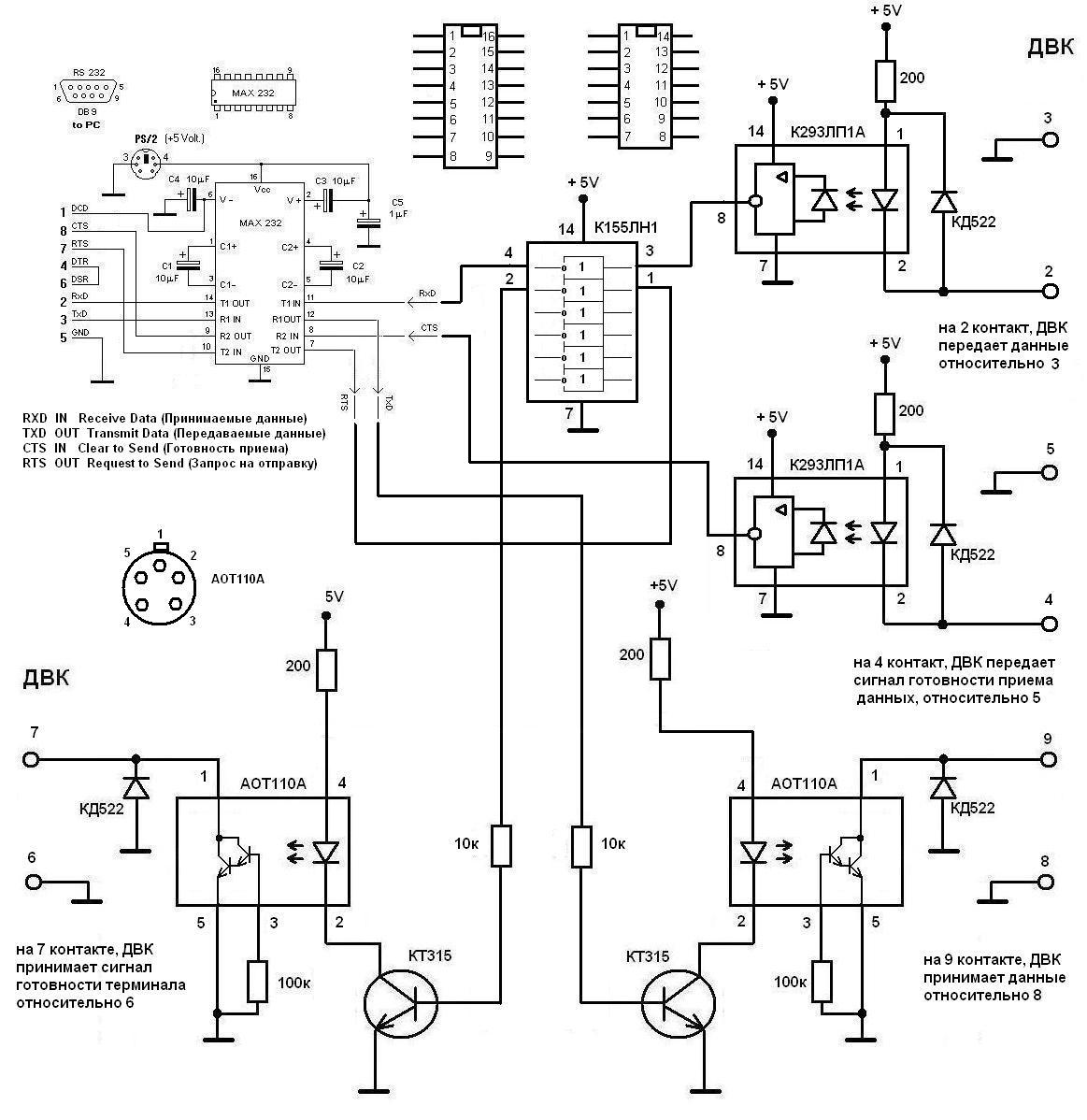

Вот схема моего переходника Токовая петля - RS232:

Токовая петля - RS232 (Отобразить)


-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
MIX
Отправлено: 22 Мая, 2018 - 08:33:12
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 7
Дата рег-ции: Нояб. 2012
Репутация: 0
Карма 0



Сказал спасибо: 1
Поблагодарли: 1

Перенесено из темы "Эмуляция ДВК, Запись дискет, Загрузка ОС по ИРПС, Передача файлов"
Есть эмулятор под windows http://savepic.net/2456726.htm но к сожалению там нет поддержки графики.

(Отредактировано автором: 10 Декабря, 2013 - 00:34:41)


 Top
Сказали спасибо:
hobot
Отправлено: 22 Мая, 2018 - 08:33:44
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 2
Дата рег-ции: Февр. 2014
Откуда: Зеленоград
Репутация: 0
Карма 0



Сказал спасибо: 6
Поблагодарли: 0

Перенесено из темы "Эмуляция ДВК, Запись дискет, Загрузка ОС по ИРПС, Передача файлов"
Всем здоровья! ) Первый мой пост на этом форуме, поэтому - здравствуйте. По поводу эмулятора ДВК Patrona, хотел добавить
несколько дополнительных ссылок.

1 -Авторская тема эмулятора , где автор очень подробно описал
управление \ настройки и порядок работы с эмулятором.

2 - на игровом форуме я делал обзор по одной из самых первых версий эмулятора ( возможно кому-то будет любопытно почитать )

И конечно я стараюсь регулярно обновлять главную страничку
архива программ для УК-НЦ \ ДВК и БК , в том числе версии эмуляторов и прочий контент.

Спасибо.

 Top
Сказали спасибо:
MIX
Отправлено: 22 Мая, 2018 - 08:33:58
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 7
Дата рег-ции: Нояб. 2012
Репутация: 0
Карма 0



Сказал спасибо: 1
Поблагодарли: 1

Перенесено из темы "ДВК4 (Квант 4С), ДВК3, МС1201.03/.04 + КНГМД + КНЖМД"
Andrey Есть ли какой-нибудь файловый менеджер типа нортона для кванта 4с. Операционка RT11 v5.5

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 22 Мая, 2018 - 08:34:12
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

Перенесено из темы "ДВК4 (Квант 4С), ДВК3, МС1201.03/.04 + КНГМД + КНЖМД"
MIX пишет:
Andrey Есть ли какой-нибудь файловый менеджер типа нортона для кванта 4с. Операционка RT11 v5.5


Не, нормального так и не нашел... Для УКНЦ был какой-то, но не удобный и на Квант 4С он так и не пошел... У Фролова я видел какой-то ФМ на Квант, но он так и не нашел его мне..

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
MIX
Отправлено: 22 Мая, 2018 - 08:34:26
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 7
Дата рег-ции: Нояб. 2012
Репутация: 0
Карма 0



Сказал спасибо: 1
Поблагодарли: 1

Перенесено из темы "ДВК4 (Квант 4С), ДВК3, МС1201.03/.04 + КНГМД + КНЖМД"
Жаль конечно. Вот журнале "персональный компьютер" на 31 странице предлагается сделать оконный менеджер (правда на бк). Как он пойдет для Кванта?
Ссылка files.pk-fpga.ru/bk0011m-others/
Фаил PKBK-1994-3.djvu

(Отредактировано автором: 09 Декабря, 2013 - 14:25:23)


 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 22 Мая, 2018 - 08:34:40
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

Перенесено из темы "ДВК4 (Квант 4С), ДВК3, МС1201.03/.04 + КНГМД + КНЖМД"
MIX пишет:
Жаль конечно. Вот журнале "персональный компьютер" на 31 странице предлагается сделать оконный менеджер (правда на бк). Как он пойдет для Кванта?
Ссылка files.pk-fpga.ru/bk0011m-others/
Фаил PKBK-1994-3.djvu


Там сложность в том, что на БК, УКНЦ, Квант 4С разные графические
адаптеры, с разными адресами, прерываниями и командами...

А для терминала стандартного, ФМ не попадалось...

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
MIX
Отправлено: 22 Мая, 2018 - 08:34:54
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 7
Дата рег-ции: Нояб. 2012
Репутация: 0
Карма 0



Сказал спасибо: 1
Поблагодарли: 1

Перенесено из темы "ДВК4 (Квант 4С), ДВК3, МС1201.03/.04 + КНГМД + КНЖМД"
Буду искать

 Top
Сказали спасибо:
MIX
Отправлено: 22 Мая, 2018 - 08:35:08
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 7
Дата рег-ции: Нояб. 2012
Репутация: 0
Карма 0



Сказал спасибо: 1
Поблагодарли: 1

Перенесено из темы "ДВК4 (Квант 4С), ДВК3, МС1201.03/.04 + КНГМД + КНЖМД"
Нашёл кое-что, буду пробовать.

 Top
Сказали спасибо:
Patron
Отправлено: 22 Мая, 2018 - 08:35:22
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 2
Дата рег-ции: Янв. 2014
Репутация: 0
Карма 0



Сказал спасибо: 0
Поблагодарли: 0

Перенесено из темы "ДВК4 (Квант 4С), ДВК3, МС1201.03/.04 + КНГМД + КНЖМД"
Вопрос по контроллеру MY.

В описании КМД прямо сказано, что бит требования 0200 в регистре статуса КМД сбрасывается при любом обращении к регистру данных - и при чтении, и при записи.
Но это значит, что при "ручной" загрузке КМД при помощи записи по адресу 172140 команды 37 ( Load ) - в момент открытия в пульте ДВК адреса регистра данных
172142 - КМД должен воспринимать его чтение пультом ДВК как запись в этот регистр номера загружаемого привода и немедленно выполнять чтение загрузчика с
нулевого привода ( два младших бита регистра данных КМД, которые рассматриваются в качестве номера привода - после включения ДВК обнулены ).

Это на самом деле так или в описании КМД ошибка и сброс бита 0200 в регистре статуса происходит только при ЗАПИСИ в регистр данных ?

Для проверки можно ввести в регистр 172140 команду 37, потом убедиться, что содержимое регистра изменилось на 000200, а затем нажать <ПС> и <^>.

@172140/000040 37 ВК
@/000200 ПС
172142/000004 ^
172140/??????

Если после этого по адресу 172140 уже не будет 000200 - значит чтение регистра данных действительно работает в КМД точно так же, как и запись в регистр данных.


Отредактировано администратором: Andrey_Ak, 20 Января, 2016 - 21:32:12

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 22 Мая, 2018 - 08:35:36
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

Перенесено из темы "ДВК4 (Квант 4С), ДВК3, МС1201.03/.04 + КНГМД + КНЖМД"
Patron пишет:
Вопрос по контроллеру MY.

В описании КМД прямо сказано, что бит требования 0200 в регистре статуса КМД сбрасывается при любом обращении к регистру данных - и при чтении, и при записи.
Но это значит, что при "ручной" загрузке КМД при помощи записи по адресу 172140 команды 37 ( Load ) - в момент открытия в пульте ДВК адреса регистра данных
172142 - КМД должен воспринимать его чтение пультом ДВК как запись в этот регистр номера загружаемого привода и немедленно выполнять чтение загрузчика
с нулевого привода ( два младших бита регистра данных КМД, которые рассматриваются в качестве номера привода - после включения ДВК обнулены ).

Это на самом деле так или в описании КМД ошибка и сброс бита 0200 в регистре статуса происходит только при ЗАПИСИ в регистр данных ?

Для проверки можно ввести в регистр 172140 команду 37, потом убедиться, что содержимое регистра изменилось на 000200, а затем нажать <ПС> и <^>.

@172140/000040 37 ВК
@/000200 ПС
172142/000004 ^
172140/??????

Если после этого по адресу 172140 уже не будет 000200 - значит чтение регистра данных действительно работает в КМД точно так же, как и запись в регистр данных.


- Сейчас под рукой нет запущенной ДВК с MY, точнее она есть, но
чтоб достать ее и подключить, нужно пол дня играть в Socoban..

Посему проверить это в ближайшее время не смогу...

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
Patron
Отправлено: 22 Мая, 2018 - 08:35:50
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 2
Дата рег-ции: Янв. 2014
Репутация: 0
Карма 0



Сказал спасибо: 0
Поблагодарли: 0

Перенесено из темы "ДВК4 (Квант 4С), ДВК3, МС1201.03/.04 + КНГМД + КНЖМД"
Andrey_Ak пишет:
Сейчас под рукой нет запущенной ДВК с MY

Это не страшно, потому что ответ уже известен - КМД никак не реагирует на чтение его регистра данных.

 Top
Сказали спасибо:
Thermik
Отправлено: 22 Мая, 2018 - 09:11:49
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 1
Дата рег-ции: Апр. 2012
Репутация: 1
Карма 1



Сказал спасибо: 0
Поблагодарли: 1

Перенесено из темы "Электроника 60, 100-25, ДВК - Программное обеспечение"
Ого, как давно это было...

С уважением,
Юрий Рождествин

 Top
Сказали спасибо:
Andrey_Ak
Отправлено: 22 Мая, 2018 - 09:47:48
Post Id



Администратор
Crazy Коллекционер


Покинул форум
Сообщений всего: 479
Дата рег-ции: Дек. 2011
Откуда: Almaty, KZ
Репутация: 0
Карма 0



Сказал спасибо: 2
Поблагодарли: 16

Перенесено из темы "Электроника 60, 100-25, ДВК - Программное обеспечение"
Thermik пишет:
Ого, как давно это было...

С уважением,
Юрий Рождествин


Добрый день!

Спасибо Вам!!! Очень приятно встретить разработчика ПО тех времен... :)

А случайно не осталось исходников этого драйвера DW ?

Что еще вы писали из ПО к ДВК?

-----
WEB: http://www.tis.kz ICQ: 345-005-908 Mail: ak_kislov@mail.ru Fido: 2:5083/1 Radio: UN7GKQ

 Top
Сказали спасибо:
SL-project
Отправлено: 12 Ноября, 2019 - 04:24:58
Post Id



Пользователь
Прохожий


Покинул форум
Сообщений всего: 4
Дата рег-ции: Июнь 2015
Репутация: 0
Карма 0



Сказал спасибо: 0
Поблагодарли: 0

Нет ли чертежа с размерами платы двк? нужны именно внешние размеры. расположение крепежных отверстий под металлическую фиксирующую планку
ну и чтоб был чертеж ламелей. Размеры и расположение относительно платы

А то уже всю сеть перерыл и что то не найти такого.

 Top
Сказали спасибо:
